Home » Cable Terminal Ends » Lugs » Copper Standard Wall Starter Terminal Ends
Amp Rating | Wire Size | Bolt Size | Dimensions | Product Code | |||||||||

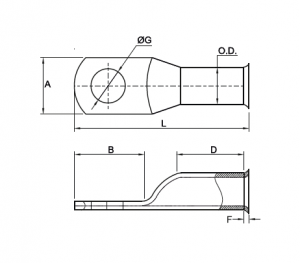

I.D. | O.D. | L | A | B | C | D | E | F | G | ||||
35 | 8 | 1 / 4 | 4.72 | 6.35 | 32 | 11.58 | 17.15 | 8.64 | 13.97 | 1.78 | 2.54 | 6.4 | HABL 86 |
8 | 5/16 | 4.72 | 6.35 | 32 | 11.58 | 17.15 | 8.64 | 13.97 | 1.78 | 2.54 | 8.41 | HABL 88 | |
8 | 3/8 | 4.72 | 6.35 | 35.18 | 14.48 | 17.15 | 8.64 | 13.97 | 1.78 | 2.54 | 10.49 | HABL 810 | |
8 | 1/2 | 4.72 | 6.35 | 42.55 | 16.26 | 20.62 | 9.78 | 13.97 | 1.78 | 2.54 | 13 | HABL 812 | |
50 | 6 | 1/4 | 5.89 | 7.92 | 32.64 | 13.72 | 17.78 | 7.62 | 13.97 | 1.78 | 2.54 | 6.4 | HABL 66 |
6 | 5/16 | 5.89 | 7.92 | 32.64 | 13.72 | 17.78 | 7.62 | 13.97 | 1.78 | 2.54 | 8.41 | HABL 68 | |
6 | 3/8 | 5.89 | 7.92 | 32.64 | 13.72 | 17.78 | 7.62 | 13.97 | 1.78 | 2.54 | 10.49 | HABL 610 | |
6 | 1/2 | 5.89 | 7.92 | 42.55 | 16.26 | 20.82 | 9.78 | 13.97 | 1.78 | 2.54 | 13 | HABL 612 | |
70 | 4 | 1/4 | 7.14 | 9.04 | 40.64 | 13.72 | 20.32 | 7.37 | 14.73 | 1.83 | 2.54 | 6.4 | HABL 46 |
4 | 5/16 | 7.14 | 9.04 | 40.64 | 13.72 | 20.32 | 7.37 | 14.73 | 1.83 | 2.54 | 8.41 | HABL 48 | |
4 | 3/8 | 7.14 | 9.04 | 40.64 | 14.48 | 20.32 | 9.78 | 14.73 | 1.83 | 2.54 | 10.49 | HABL 410 | |
4 | 1/2 | 7.14 | 9.04 | 40.64 | 14.48 | 20.32 | 9.78 | 14.73 | 1.83 | 2.54 | 13 | HABL 412 | |
90 | 2 | 1/4 | 8.43 | 10.67 | 43.94 | 16.51 | 19.61 | 8.43 | 17.02 | 1.83 | 2.54 | 6.4 | HABL 26 |
2 | 5/16 | 8.43 | 10.67 | 43.94 | 16.51 | 19.61 | 8.43 | 17.02 | 1.83 | 2.54 | 8.41 | HABL 28 | |
2 | 3/8 | 8.43 | 10.67 | 43.94 | 16.51 | 19.61 | 8.43 | 17.02 | 1.83 | 2.54 | 10.49 | HABL 210 | |
2 | 1/2 | 8.43 | 10.67 | 43.94 | 16.51 | 19.61 | 8.43 | 17.02 | 1.83 | 2.54 | 13 | HABL 212 | |
125 | 1/0 | 1/4 | 10.19 | 12.65 | 48.56 | 18.59 | 21.34 | 10.16 | 19.3 | 2.24 | 2.54 | 6.4 | HABL 106 |
1/0 | 5/16 | 10.19 | 12.65 | 48.56 | 18.59 | 21.34 | 10.16 | 19.3 | 2.24 | 2.54 | 8.41 | HABL 108 | |
1/0 | 3/8 | 10.19 | 12.65 | 48.56 | 18.59 | 21.34 | 10.16 | 19.3 | 2.24 | 2.54 | 10.49 | HABL 1010 | |
1/0 | 1/2 | 10.19 | 12.65 | 48.56 | 18.59 | 21.34 | 10.16 | 19.3 | 2.24 | 2.54 | 13 | HABL 1012 | |
150 | 2/0 | 1/4 | 11.58 | 14.22 | 55.88 | 20.83 | 24.38 | 11.05 | 21.59 | 2.54 | 2.54 | 6.4 | HABL 206 |
2/0 | 5/16 | 11.58 | 14.22 | 55.88 | 20.83 | 24.38 | 11.05 | 21.59 | 2.54 | 2.54 | 8.41 | HABL 208 | |
2/0 | 3/8 | 11.58 | 14.22 | 55.88 | 20.83 | 24.38 | 11.05 | 21.59 | 2.54 | 2.54 | 10.49 | HABL 2010 | |
2/0 | 1/2 | 11.58 | 14.22 | 55.88 | 20.83 | 24.38 | 11.05 | 21.59 | 2.54 | 2.54 | 13 | HABL 2012 | |
175 | 3/0 | 3/8 | 12.93 | 15.62 | 57.15 | 22.95 | 25.04 | 12.52 | 21.45 | 2.67 | 2.54 | 6.4 | HABL 3010 |
3/0 | 1/2 | 12.93 | 15.62 | 57.15 | 22.95 | 25.04 | 12.52 | 21.45 | 2.67 | 2.54 | 13 | HABL 3012 | |
225 | 4/0 | 3/8 | 14.94 | 17.63 | 65.29 | 26.31 | 28.4 | 13.34 | 23.11 | 2.79 | 2.54 | 10.49 | HABL 4010 |
4/0 | 1/2 | 14.94 | 17.63 | 65.29 | 26.31 | 28.4 | 13.34 | 23.11 | 2.79 | 2.54 | 13 | HABL 4012 |
